真空吸附纸页成型器 纸样抄片器 抄片机
分享到:

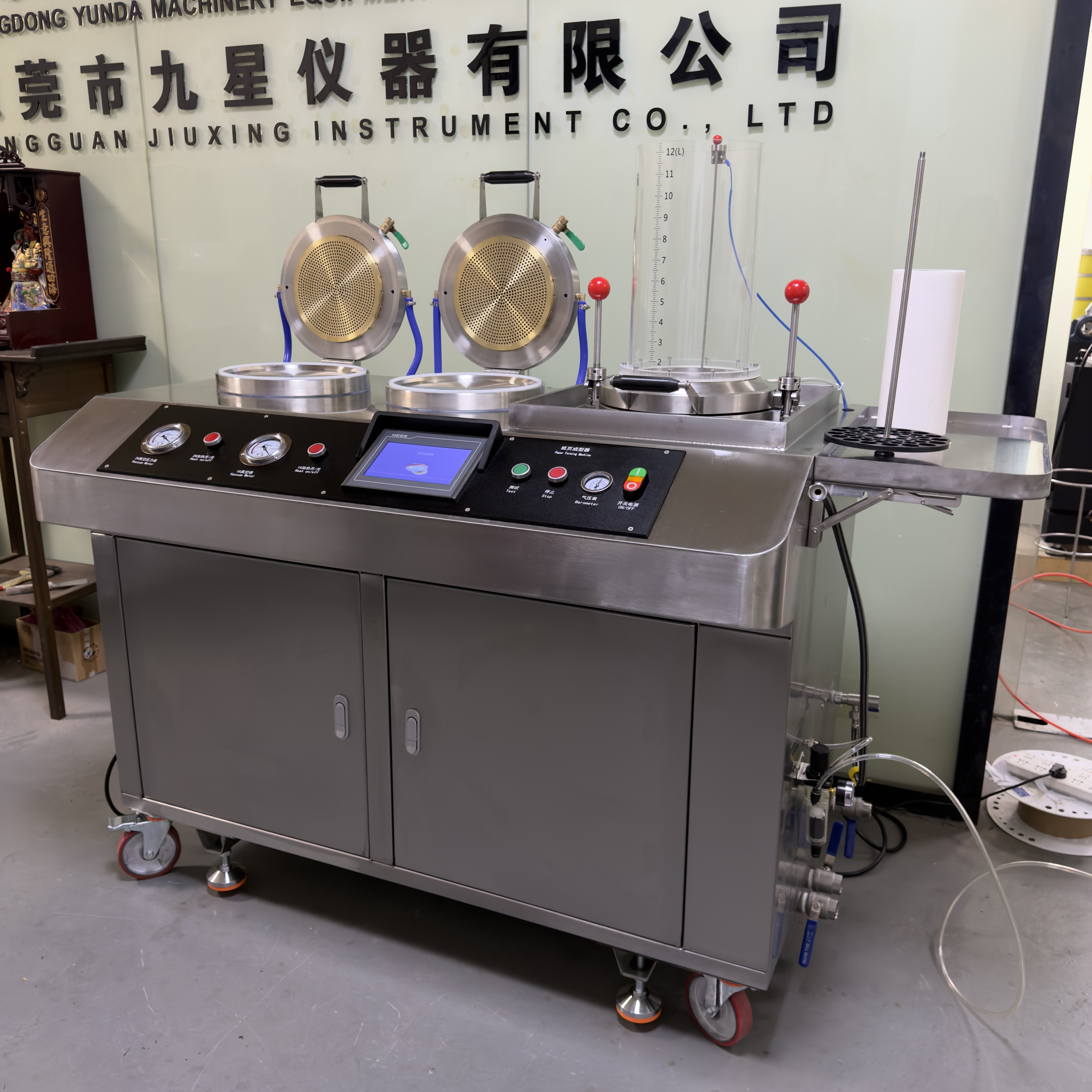

真空吸附纸页成型器 纸样抄片器 抄片机

产品详情
编号 01 类型 造浆设备
规格 200*300 材质 不锈钢
颜色 蓝白 品牌 运达
型号 YD-CPJ-300 描述 造纸检测仪器, 干燥型纸页成型器(全自动型),又名干燥型纸页成型器,也称作纸样抄片机抄取器,参照“快速凯塞法”标准制作(ISO5269/2)。适用于造纸实验室制备手抄纸样,进行浆料物理性能、光学性能等的检测,以便评价浆料的相关性质。


>>纸页干燥抄片机简介

      造纸检测仪器,干燥型纸页成型器(全自动型),又名干燥型纸页成型器,也称作纸样抄片机抄取器,参照“快速凯塞法”标准制作(ISO5269/2)。适用于造纸实验室制备手抄纸样,进行浆料物理性能、光学性能等的检测,以便评价浆料的相关性质。

>>符合的标准

ISO5269/2

>>技术参数

成型部分:

1.浆池容量:1200ml

2.试样直径:圆形,≦200mm

3.成型部材料:304#不锈钢

4.网部夹具材质:304#不锈钢

5.成型网部厚度:12mm

6.泄水网部外径:220mm

7.泄水网部厚度:15mm

8.泄水网部材质:纯青铜

9.泄水功率:0.7/4h/cm²

10.泄水孔径:0.3mm

11.浆平流度:18mmH

真空部分:

干燥真空度:最大真空-0.09Mpa,极限真空度-0.1Mpa

抽滤真空度:最大真空-0.09Mpa,极限真空度-0.1Mpa

干燥部分:

真空压力板:纯青铜

排气孔:0.3mm

加热方式:盘式发热,确保横向温度均匀加热

干燥温度:常温~120℃无极可调

干燥时间:1~99.99min可调

干燥工位:2个干燥工位

干燥效率:0.7/4h/cm²

流体运动槽:20Cir

水循环部分:

自来水循环:一键式自来水循环系统

白水循环:配备手动加水窗口10*16mm

手动加水:一键式排水系统,配备智能角阀泄水功能

泄水系统:一体式白水循环,与真空池连体,水体连通,

白水池结构:1.6kw*2组;

加热功率:0.25kw*2

真空泵电机功率:4kw

总功率:220v,50Hz

电源:220v

标准依据:

GB/T24324-2009 QB/T3703-1999SO 5269/2& ISO 5269/3

5269/2, NBR 14380/99, TAPPI T-205, DIN54358, ZM V/8/76

2分钟纸页干燥成型,可挑战超薄极限,欢迎咨询了解更多产品详情!

>>专业技术

v 本机由1个纸样抄取成形部分、2个真空干燥装置组成。2个干燥装置可同时工作也可单独使用。

v 凡与浆水接触部分均为防锈、耐腐蚀材质制作,主体材质为不锈钢304v 抄取成形部阀门放水,纸浆经网片滤水成形,纸页均匀。为提高湿纸页的脱水程度,可进行真空脱水。v 纸页干燥部分采用电加热,抽真空加快干燥过程,仪表显示真空度。真空泵选用循环水式真空泵,清洁无污染,使用方便,易维护。v 干燥温度数字显示,温度可设定并智能控制。v 配备白水循环装置,白水可回收利用。
